 昨年末あたりに、さんが制作して
いたCPSダッシュ用の変換コネクタに興味を
持ち話しかけたら、年明けに快く試供品を
送ってくださったので、さっそくうちの基板で
動作テストしてみようと思います。
今回いただいたのはこの3つになります。



いただきもの1:
「CPS1 3P&4P D-SUB Connector」
…CPSダッシュ基板の3、4Pコネクタを
d-sub15ピン化(ネオジオパッドなどが
ささるようになる)できる変換コネクタ

20200110_015846

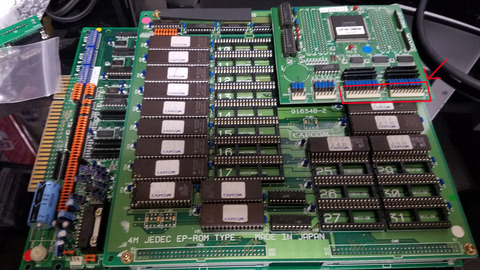

▲初(?)の4人プレイといえば「キャプテンコマンドー」。
赤で囲んだコネクタ部分が3Pと4Pの操作を
担当します。今はベルトアクションコレクションで
4Pプレイまで移植されたので、そっちのほうが
楽に遊べるかも?w

20200110_015902
▲基本的には差すだけで
準備は完了です。ただし
ネオジオパッドを正常に
使うには別途5Vが必要に
なります(後述)。

20200110_020848
▲基本は2P用になっているので、DIP
スイッチの7と8をONにすると
4Pで遊べるようになります。

20200110_020851
▲クレジットボタンを押せばちゃんと
4キャラ選択画面に。ただコネクタを
差しているだけなので、1Pしか
操作はできません。いったん電源オフ。

20200110_020957
▲ネオジオパッドを持ってきて
コネクタに差し込みます。
5Vがないと正常に動かないと
いうのは…。

20200110_021003
▲十字キーは認識するのですが…。



20200110_021054
▲各ボタンの反応がありません。
別途5Vが必要なようです。
(5V不要なパッドならそのまま使えます)
電源不要なパッドの配線も
考えたのですが、ここはせっかく
ネオジオパッドがささるので
使っていこうと思います。
配線は一本だけで楽なので。

20200110_021128
▲変換コネクタのこの部分に
5Vを配線できる穴があります。

20200110_022136
▲そこにJAMMAハーネスの
5Vが出る部分を1本つなぐだけです。
今回は一応取り外しできるように
中間ハーネスを作ってそこに配線。

20200110_022332
▲ちゃんとボタンが反応
するようになりました。
4Pにもパッドをさして
準備は完了。






天地マッスルキャプコマ34P
▲CPSダッシュ基板ということで
形は違うものの天地2や
マッスルボマーにも対応
(配線図は同じ)して
そうなので試してみました。

20200110_023207
▲コネクタの形は
問題ないのですが、
基板が邪魔して
差し込めません。
惜しいw

20200110_023211
▲強引に差し込むと
接触した部分のボタン
が反応したので、
端子とコネクタ間に
同じ端子を使った
延長ケーブルを
こさえると、このまま
使えそうですね。
いつかマッスルボマー
4人対戦してみたいw


いただきもの2:
「CPS2 to CPS1 3P&4P Connector」

…CPSダッシュ基板の3、4Pコネクタに
CPS2(D&Dなど)の拡張コネクタが
使えるようになるもの。

…D&D用に配線されたCPS2拡張コネクタを
発見したものの、別筐体へ出力できるように
JAMMA化されていました。先のエッジ
コネクタから、ストⅡのキック配線コネクタに
配線しようかと思ったのですが…。

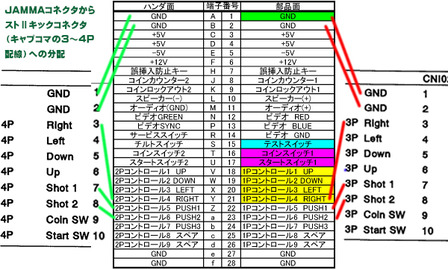

JAMMAコネクタtoストⅡKコネクタ
▲A、Bボタンまでで、ストⅡキック
コネクタのピン数がCボタン分
足りない! いまは深夜なので、
今度筐体を使ってキャプコマ
4人プレイができるか
試そうと思います。

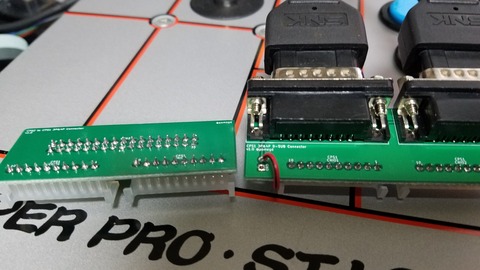

20200110_024255
▲今回はお預けになったコネクタ(左)。残念。


いただきもの3:
「CPS2 to CPS1 Kick Connector」

…ストⅡの基板にCPS2(スパ2Xなど)の
キックコネクタがさせるもの

20200110_023514
▲写真のカプコンのキックコネクタですが、
スパ2XやストゼロなどのCPS2のものが
メジャーです。このコネクタは、キカイオー
などのNZ基板やNAOMIのカプコン
コンバーター、果てにはタツカプにまで
使われてる汎用性の広いものです。
なので、メジャーとはいえストⅡの
キックコネクタだけ特別なので、
意外とプレイできなかったりします。
(基板屋に問い合わせれば1と2を
差し替えるコネクタ付きハーネスを
作成してもらえることは可能です)

20200110_023552
▲ストⅡのこの部分に
変換コネクタをセット。

20200110_023624
▲あとはCPS2マザーみたいに
CPS2用キックコネクタを
差すだけです。かんたん!

20200110_023702
▲キックもばっちり出ました。
ストⅡ~ターボ基板を
持っている人は、この
コネクタで統一化しても
いいかもしれませんね。



■ぽめさんのパーツはこちらから
買うことができるようになる(はず?)
