 ポケモンのおかげで寝不足の日々が
続いております。ポケモンやる>即寝落ち
>変な時間に起きる>眠れない…みたいな。
なんか今日起きたら右目の下目じりが痛くて、
瞬きすると鈍い痛みがあって変な寝方でも
したのかと不安になったり。それはさておき、
日曜のブラストシティ起動ミスの反省点を
ふまえて、ちょっとしたメンテをしました。
まずは中間ハーネスのデジタル電圧計の
修理から。これ配線が細くて、すぐに切れ
ちゃうんですよね。これで直すの2回目…w


20191119_055904
▲あと新調した半田ごて
(温度設定できるやつ)と
電気タイマーの動作もかねて。

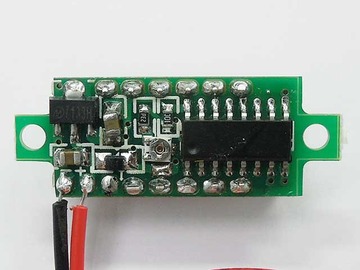

20191119_062035
▲もう細い線は剥いても
結局ブチ切れるので、ハーネスや
ボタン配線につかっている線に
とっかえました。 はんだするところが
小さくギリギリでしたが、がっちりと
固定できて、外れることはあっても
ちぎれることはないだろうなと。
以前一回だけ、赤と黒のハンダ部分が
接触してたことがあって、その時は
通電と同時にモクモクと煙がでて凹んだw

M-08469
▲ちなみに商品の配線は
こちら。めっちゃ細い&ハーネスの
抜き差しの時にうっかり触っちゃうと
すぐ切れちゃう(自分の場合)

20191119_062306
▲というわけで動作テスト。
ちゃんと表示された。そして
2枚かますと2枚目の電圧が
ちょっと大目に表示されるんですね。
なんかの理論なんだろうけど、
ほかの電圧ハーネスでも試したら
同じだったので、そういうもんだという
体感で学ぶおじさん。

20191119_063036

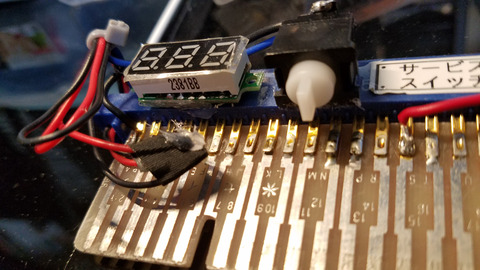

▲あまってたLED電圧計も
逆差し防止中間ハーネスに
つけときました。あー赤色だこれ。
古いやつだなー。個人的には
今度買うときは緑色がいいなw

20191119_070938

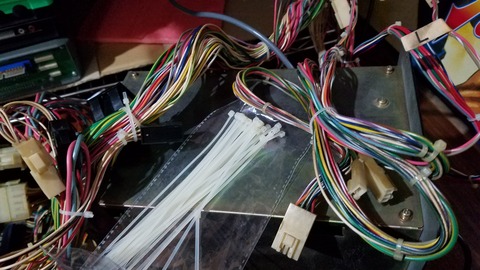

▲メタルラック筐体のブラストシティ
配線は、先日の反省点をふまえて
現時点で使用しない配線を結束ロープで
束ねておくことにしました。
重要な部分以外はまとめることが
できてメタルラック下もスッキリ。

20191119_074610
▲配線を整理した後に電圧表示機の
動作テストもかねてMVSを起動。
いい感じですねー。


 ただここでMVSのステレオ配線
(ヘッドフォンからブラストハーネスのLINE)
からの音が右のスピーカーから出ないことが
判明。スピーカーから配線をたどって
触診を繰り返したところ、MVSの
ヘッドフォン端子の根元を指圧すると
音が出るが異常なまでのバリバリ音も
発生。こりゃいかんと、いったんひっこ
抜いて分解してみる。どうもRの赤い線が
断線しかけていたようで、導線を再度
むき出しにして、しっかり目にはんだ付け。
その後、絶縁テープもしっかり目に巻いて
コネクタ部分をカッチリさせました。
ちゃんとステレオサウンドが出るように
なりました。たぶんコネクタを抜き差し
した拍子に断線しちゃったんだろうね。

 MVS系のバリバリ音異常は大概、
ボリュームや配線のシンプルな
接触不良が多いので慌てず
メンテできるといいですのー。
