20180317_193115

来たるべき日に備えて体を作っておこうと
29インチのブラウン管をすっと引っ張り
すっと戻す…。とりあえずできることから
コツコツと、すっかり放置気味(掃除はしてる
けど)の筐体の整備にとりかかるサイズ。
筐体ダイエットみたいな本だせば
売れるかなぁ?(マックシェイク飲みながら)


 20180317_193337

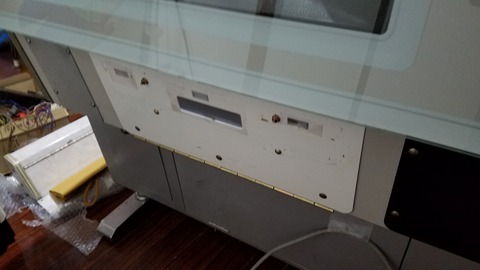

▲まずはグランダムの
インストはがしから。
ひっつき虫で固定
してるだけだから
はがすのは楽。
ただ紙に直接つけると
油を吸うので注意ね。

20180317_195135

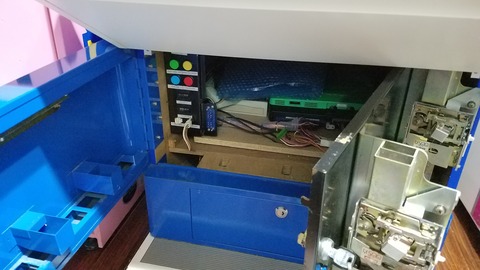

▲グランダム御開帳。
無駄に金庫みたいに2重ドアに
なっているので、基板入れ替えが
ちょっと大変なのが弱点だけど
店的には頼もしいやろうなぁ。
たぶん台パンしたところで
基板にダメージいかなそうw

20180317_195212
▲グランダムの中にいれてあった
CP3マザーを取り出す。どうせ
ハパⅡ専用筐体だしの。
繊細なマザーらしいのでパワフルな
ブラストには差さないようにしてますん。

20180317_195335
▲一応、CP2を縦置きに
できるので4枚ぐらいセット
できそうだけどハーネスが
短い&ガッチガチにねじれてるので
好き勝手に差し替えるには
延長ハーネスが要りそうですん。
ストⅢ3rdのインストをはがして
ハパⅡのみのインストにしました。
まさに専用機!

20180317_194245
▲続いてミニキュート御開帳。
上下のカギは百均ショップの
ゴムで伸びるキーホルダーで
まとめておくと便利ですよ。
こんなに伸び~~るw


20180317_195508

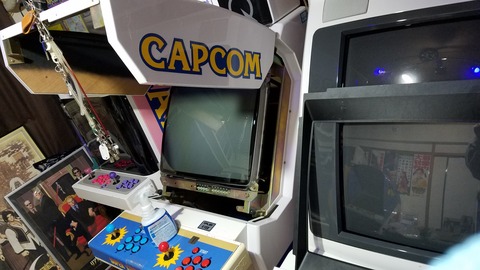

▲CPS1コーナーと
貸していたキュート。
Aさんに教えてもらった
デジアンでステレオ化してあります。

20180317_195738
▲さっそく取り出してCP3をセット。
電源側に立て掛けるのはちょっと
おっかないけど、手前がケーブル
だらけなのでやむなし。ちなみに
デジアンにステレオつないで、
ストⅢ3rdでTreble、Bassを
効かすとすごいことになります。
3rdの音いいんだわ、これが。

20180317_194619
▲とてもやる気のないというか
正気の沙汰とは思えない
マッスルボマーDUOのインスト。
原哲夫の絵を使っちゃいけないとか
なんかあったのかと勘繰りたくなるw

20180317_194624
▲ちなみに天地2は
しっかりしたポップですw

20180317_200051
▲ここでひとまず動作確認。
どっちも今日も元気ですね。
ありがてぇ。音もいいですね~。

20180317_200450

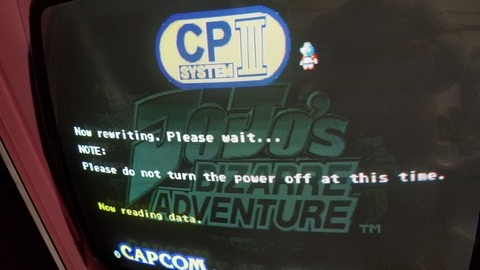

▲んじゃ、今回の本題である
ジョジョ未来への遺産へ書き換え。
これめっちゃ時間かかるから、
その間にほかの作業を進める。


20180317_200957
▲留め金がゆるいせいかいつも
ずり落ちる初代ストⅢのポスターを
止めなおす。初代と2ndのポスター
最高やね。3rdもアレックス視点に
こだわってほしかった……。

20180317_201221

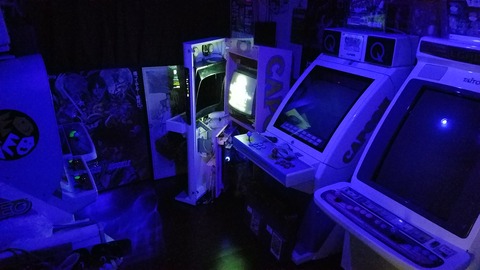

▲掃除もすんで、ようやく
書き込み終わったところで
照明の角度とかをいじって
カメラ映りをチェックしたり。
もうちょっと明るいブルーがほしいなぁ。
ブラックライト的な?


名称未設定-2

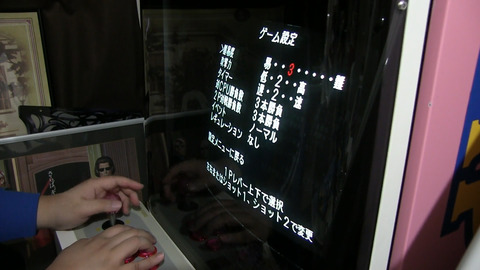

▲ジョジョの未来への遺産の
隠しキャラを出すべくオペレーター
コマンドを入力。ゲーム設定画面で
上>下>右>左>弱>中>強>S」を入力。
難易度とか左右に動くけど気にせず
方向キーをいれて攻撃ボタンを
ピアノのようにタタタタンッと入れれば
叫び声が聞こえるのでセーブして
ゲームを始めれば、ラバーソウルとか
選べるようになってます。ちなみに
入力ミスしても1つ戻って、ゲーム設定の
ところに入りなおせばOK。再起動の
必要なし。また2回目入力しても
まさ叫ぶので、何度でも入力できるみたいw


【カプコンの格ゲー基板で順押しコマンドが出ない場合】
…瞬獄殺やダークネスイリュージョンなど弱キックを含む
順押しコマンドが基板でのみでないことがあります。
家庭用だと出せるんだけど、ゲーセンだと出ないとか…。
その原因はJAMMAの25(ボタン4)を配線したまま、
キック配線をすると弱キック部分の役割がかぶって
誤動作を起こすことに起因しています。
ボタン4は実際には使わないのですが、内部的に
使用したと処理されるらしく弱キック同時押しと
判定され順押しコマンドを受け付けなくなるようです。
なのでカプコン格ゲーではボタン1~3+キック配線の
専用配線を作るといいでしょう。
 よくMVS格ゲーといっしょくたの配線でプレイすると
MVSはDボタンを使うので、陥りがちな罠です。
カプコン系JAMMA3ボタンハーネスと、MVS
アトミス系JAMMA5ボタンハーネスを用意しておくと
一通りのアーケード格ゲーが楽しめます。
ゲーセンでもいい加減なところだとそういう配線の
ままのところがあるので、瞬獄殺が出ない場合は
その線をちょっと疑ってみてもいいかもしれません。

JAMMMA4K





20180317_212621

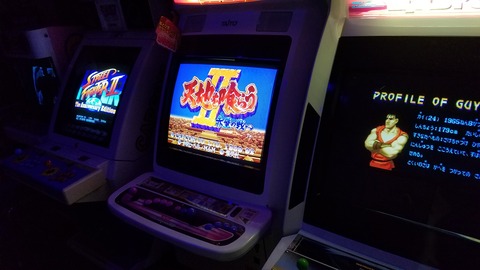

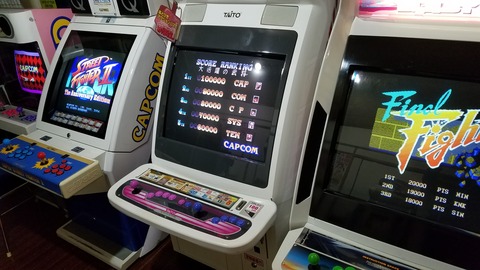

▲カプコン祭りだわっしょいわっしょい。
イーグレットⅡもチャタン以来の
横向きにしたw せっかくなので
縦横変換の作業をビデオカメラに
撮ったんだけど、俺の腹しか映ってない
気がするのでお蔵入りの危機。


20180317_234631

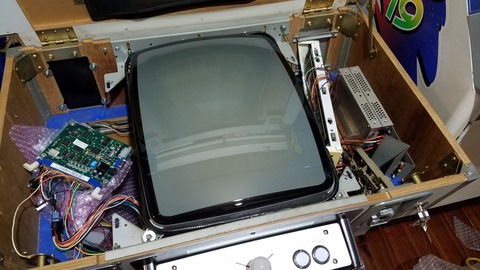

▲続いてテーブル筐体を
JAMMAから再び麻雀仕様へと戻す。
JAMMAはほかの筐体にまかせるからね。
こいつは麻雀がんばってほしい的な。

20180318_002018
▲JAMMA化にあたって
配線したんだけど、久しぶり
すぎてどれがどれか軽く混乱する。
つなぎかえるときにテープで
書き込んでおくとええやで。
戻すときはそれを見ればいいし。

20180317_234700
▲問題はJAMMA化するときに
外しておいた麻雀コンパネが
しれっと断線していたこと。
麻雀の配線図いまいちわかん
ないんだよねー。

20180318_002813
▲…でだ!
JAMMA配線を外して
麻雀コンパネの動作
チェックをしようと思ったら
もう1本断線してるし!
どんだけ脆いのよ!
(実際経年劣化か、ちりちりになった
銅銭がかろうじて1~2本つながってる
首の皮一枚レベル。)

20180318_010507
▲配線ぜんぜん
わかんねーなー、
というかエッジコネクタから
ひっぱって1本ずつつなぎなおす
手もあるけど、このコネクタを
活かしつつだとコネクタが
どの配線ひっぱってるのか
理解しかねる罠。そういえば
2Pの麻雀コンパネ参考にすれば
いいとおもったら、基板の内側に
配線されてて色がわかんない!

20180318_011351
▲残されたヒントはセイミツの文字と
ED-0088の文字。やむなく検索してみると
ヒジヤンさんのブログがひっかかった。
同じ麻雀コンパネの配線がわかる
写真があった! ありがてぇありがてぇ!
みんなもこういった情報はブログに上げて
残しておこうなっ! いくらいい情報だって
つぶやいたら、電子の海に流されちゃうよ。
自分は検索するのに、結果はつぶやくとか
アレやで。みんなやろうブログ!
SNSにくらべて致命的に閲覧者少ないし、
反応悪いけど情報のこせるで。
助けあいや~。


20180318_011414

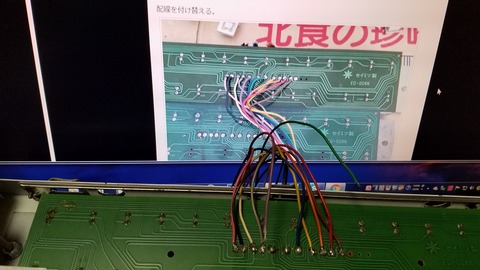

▲ヒジヤンさんの写真をみたところ、
とりあえずの青からすでに
まちがっているというw
そりゃ触診しても一部のキーの
反応ないわw

※オレ用メモ
セイミツ製 ED-0088
左から
1:桃
2:黒
3:白
4:灰
5:紫
6:青
7:緑
8:黄
9:橙
10:赤
11:茶

20180318_011929
▲はいー無事修理完了。
ちなみにうちの麻雀筐体、
テストスイッチが入れっぱなしに
なるレバー式なので、入れっぱなしに
していると入力テストでABCD押しっ放しに
なってほかの入力を受け付けなくなるので注意。
自分は断線&テストいれっぱで
ドハマリしてました。恥ずかしいw

20180318_013255
▲ついでなんで使用しない
2P側の麻雀コンパネを
外しておきました。すっきり!
穴の部分はテープでふさいでおく。

20180318_015040
▲麻雀筐体復活。
モニターが暗め
(これ以上ブライト上げると
色がにじむ)&ピントが少し
甘いんだけど、年代ものだしなぁ。
お金に超余裕があるときに
同等品落札でもして
とっかえたいなぁ。

20180318_015356
▲ちなみにテーブル筐体の
中はけっこうスペースあるので
いらないコンパネとか部品を
しまっておけるのがポイント高いですw

20180318_020517
▲29インチモニターボックス
再び。ずるずるとひっぱって
裏面のRGB21ピンケーブルの
ところに延長コードをつける。

20180318_022217

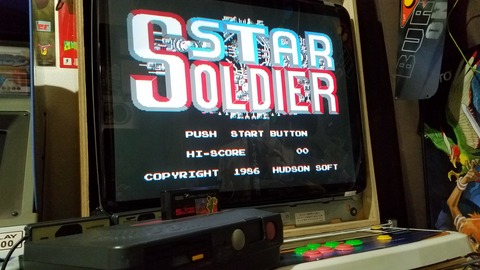

▲これでコントロールボックス以外の
RGBケーブルを抜き差しできるように。
ためしにRGBツインファミコンを
つないでみたけど、メッチャ綺麗!
29インチの大画面でファミコンの
ドットがRGBでガチガチに映りそうな
イメージだったけど、クッキリハッキリ
ながら独特のソフト感があって、
ずっと見ていられるという。ただ、
このモニターBOXのスピーカーが
致命的にショボイ(音量でなさすぎ)なので、
どっかからライン入力できるように
しないといけないなぁ。

selecty21_z03

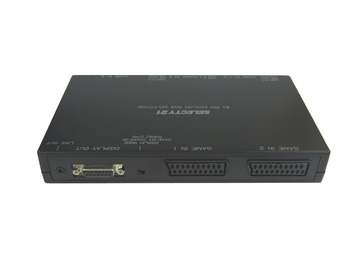

▲マイコンソフトでそれっぽい変換
ないかな~って検索してたら
セレクティ21にラインアウト端子
あるやんw これが使えたら
もう1台買おうかな?w



20180317_212728
▲というわけで筐体サイズ終了。
あとは外した基板やインストの
整理をすればひと段落やね。
すっかり夜中になったのでまた今度。



…あとはお風呂につかって疲れをいやして、
地味に充実した土曜日だったと自己満足。
